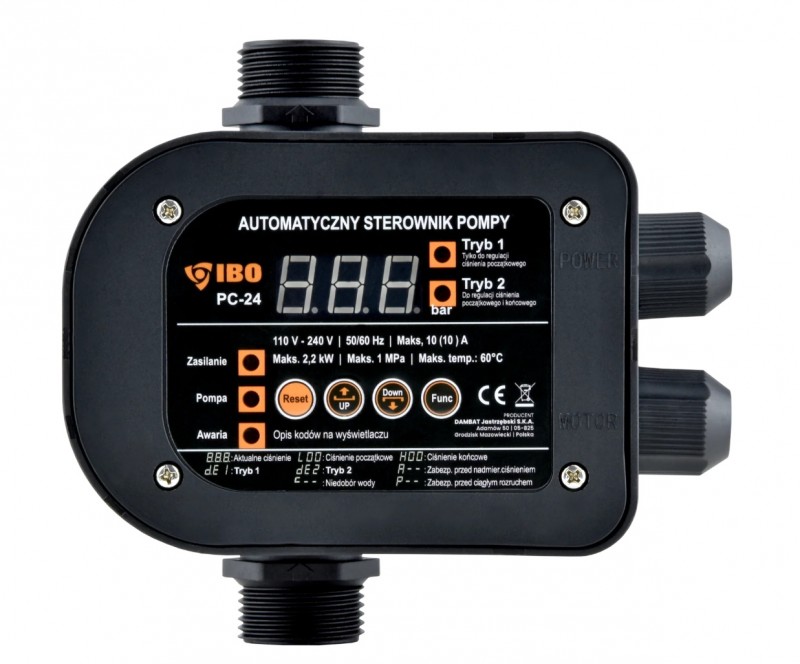

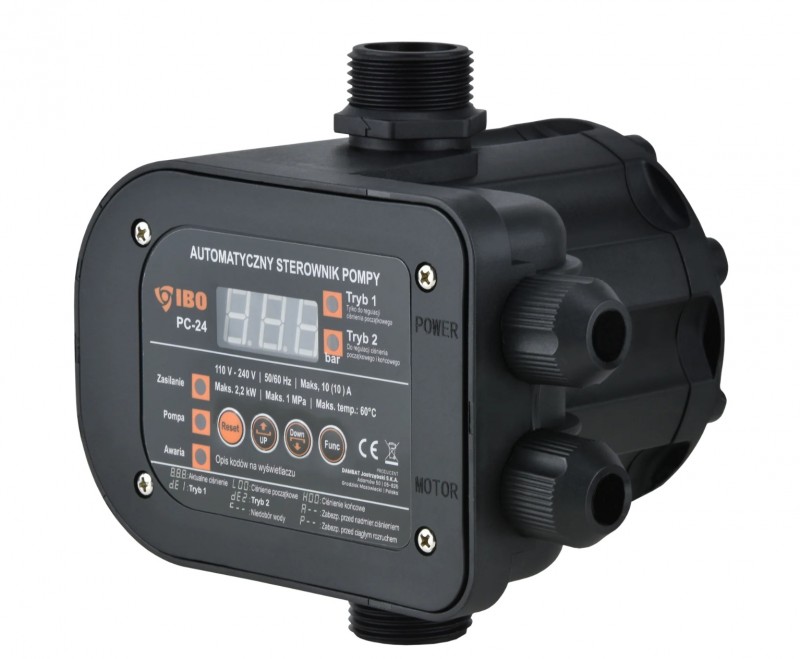

Presostat electronic IBO DAMBAT PC24-1", 2,2 kW, 230 V

Controlerul PC‑24 este destinat controlului pompei prin pornirea și oprirea acesteia.

Pornirea depinde de scăderea presiunii apei din instalația de alimentare sub valoarea minimă setată pe automat, precum și de apariția unui debit în conducta pe care este instalat automatul PC‑24.
Oprirea depinde de încetarea curgerii apei în conducta pe care este montat automatul PC‑24.

Dispozitivul pornește pompa atunci când se deschide un robinet sau sunt pornite aspersoarele și o oprește atunci când robinetul sau aspersoarele sunt închise.

Dispozitivul are funcție de protecție la funcționarea „în gol” (fără apă), adică în cazul lipsei apei în instalație, automatul oprește pompa pentru a preveni deteriorarea acesteia.

Dispozitivul poate funcționa conectat direct la pompe ale căror motoare nu consumă mai mult de 30 A în timpul funcționării. De asemenea, protejează instalația împotriva inundării cauzate de mici scurgeri. Este destinat utilizării cu apă curată, fără impurități mecanice.

Caracteristici:

• Senzor de presiune încorporat


• Afișaj care arată presiunea din instalație în timp real


• Utilizatorul poate seta presiunea de pornire și oprire conform cerințelor


• Două moduri de funcționare:




• Mod 1 (dE1) – setarea doar a presiunii de pornire


• Mod 2 (dE2) – setarea presiunii de pornire și oprire (necesită vas de expansiune)




• Protecție împotriva funcționării fără apă


• Protecție la suprapresiune


• Repornire automată după activarea protecției la lipsa apei


• Montaj vertical sau orizontal


• Posibilitatea de a seta presiunea de pornire și oprire


• Repornire automată timp de 10 secunde după 24 de ore pentru prevenirea blocării pompei. Această funcție asigură o scurtă secvență de funcționare la fiecare 24 de ore pentru a preveni blocarea elementelor mecanice în perioade lungi de inactivitate.

Instalare

La instalare trebuie respectat sensul de curgere a apei prin dispozitiv. Pe racorduri sunt marcate săgeți care indică direcția corectă a fluxului.

Dacă dispozitivul urmează să funcționeze într-o instalație cu presiune mai mare de 10 bar, înaintea lui trebuie montat un reductor de presiune.

Racordurile controlerului PC‑24 la conducte se etanșează cel mai bine cu bandă teflon.

Înălțimea maximă a coloanei de apă deasupra automatului depinde de presiunea de pornire setată și nu poate depăși înălțimea coloanei de apă corespunzătoare presiunii de pornire. Presiunea de pornire trebuie aleasă și în funcție de capacitatea pompei.

PC‑24 – Controler inteligent pentru pompe

Dispozitivul poate fi utilizat numai împreună cu o pompă.

DATE TEHNICE

• Tensiune / frecvență alimentare: AC 220–240 V / 50/60 Hz


• Curent maxim: 30 (16) A


• Putere maximă pompă: 2,2 kW


• Grad de protecție: IP65


• Temperatura maximă a apei: 40°C


• Presiune maximă admisă în sistem: 10 bar


• Racorduri: 1”


• Presiune de pornire: 0,5 – 6,7 bar (mod 2), 0,8 – 6,7 bar (mod 1)


• Presiune de oprire: 0,8 – 7,0 bar


• Presiune maximă: 10 bar

Pentru funcționarea corectă a controlerului PC‑24, pompa trebuie să poată genera o presiune cu cel puțin 1 bar mai mare decât presiunea de pornire (diferența minimă între presiunea de pornire și cea de oprire este de 1 bar).

Din cauza posibilelor perturbări ale debitului între pompă și dispozitiv, nu se recomandă montarea supapelor de sens între aceste două echipamente.
