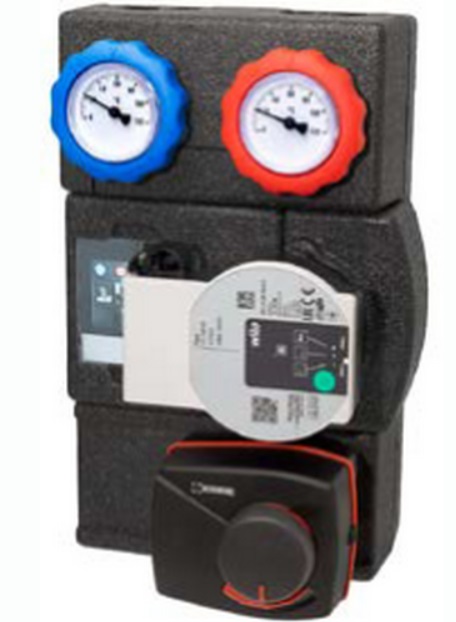

GRA este un grup de circulatie ultra-compact cu dimensiuni cat o pagina A4, destinat sa asigure in cel mai eficient mod posibil distributia agentului pe circuitul tur - avand functie de amestec - pentru sistemele de incalzire sau racire.
O noua solutie tehnica inovativa face posibila optimizarea preciziei de reglare prin amestec, asigurand astfel livrarea cantitatii optime si corecte de energie in orice situatie.
GRA311 are integrata o pompa de inalta eficienta energetica si cu o termoizolatie croita special pentru a minimiza pierderile de energie.
Amestecul agentului pe circuitul tur este realizat de GRA prin intermediul unui ventil de amestec actionat de un servomotor ARA661 cu semnal control flotant (3 puncte), ce este gata sa primeasca semnalul de la un regulator electronic extern.
Servomotorul are un unghi de ucru de 90° si poate fi actionat manual de la rozeta antiderapanta accesibila frontal.
Toate componentele necesare sunt incluse in furnitura, GRA311 a fost creat sa asigure o instalare foarte simpla si o precizie de reglare foarte buna ocupand cat mai putin spatiu posibil.
Componente:
- carcasa izolanta din polistiren,
- 2 robineti de inchidere cu termometre integrate,
- semi-olandezi,
- ventil rotativ de amestec VRG437,
- servomotor rotativ ARA661 la 230Vca,
- pompa cu turatie variabila,
- aerisitor,
- suport de montaj pe perete si sablon de montaj.
Date tehnice:
Presiune statica maxima: - 6 bar (600kPa)
Mediu de lucru: - 0... +95°C, apa, apa cu glicol 50%
Mediu ambiant: - 0...+50°C
Conexiuni: - sursa de caldura (cazan) filet exterior G1” conform ISO 228/1,
- circuite filet interior G ¾”, conform ISO 228/1
Distanta intre axe: - 90mm
Dimensiuni: - ultra-compact 188x300x155mm
Materiale constructive: - alama si otel, etanseizari din PTFE, EPDM si fibre Aramidice
Izolatie: - polistiren EPP λ 0,036 W/mK
Pompa electronica: - Wilo Para STG15/8; 10-60W, IP X4D, clasa de izolatie F
Inaltime de pompare: - 8 mCA
Capacitate sistem: - diagrame si metode de calcul la pagina 328
Ventil rotativ amestec: - VRG437, autoadaptiv, cu caracteristica progresiva
- diametru nominal DN20 mm
- capacitate kvs 6,3
- presiune diferentiala max 100kPa,
- presiune inchidere max200kPa
- autoritate reglare >1000 (porturile A-AB)
- scurgeri ≤0,05%
- material constructiv alama DZR
Servomotor:
- incorporat, ARA661 quick-fit (detalii vezi pagina 48)
- tensiune alimentare 230Vca ±10%
- putere absorbita 5VA
- semnal control flotant (3 puncte), conexiune cu 3 fire
- cuplu 6Nm
- timp realizare cursa completa 120sec
- rozeta antiderapanta pentru supracomanda manuala
- temperatura ambianta -5...+55°C
- protectie tip IP41, clasa II
Norme de fabricatie: - PED 97/23/EC, art 3.3, clasa de eficienta energetica A
Accesorii optionale: - distribuitoare termoizolate seria GMA321/331, vezi pagina 283
NOTA: - grupurile de circulatie se conecteaza direct pe distribuitoarele
seriei GMA300, nu sunt necesare piese de adaptare sau montaj
Producator: - ESBE, fabricat in Suedia
